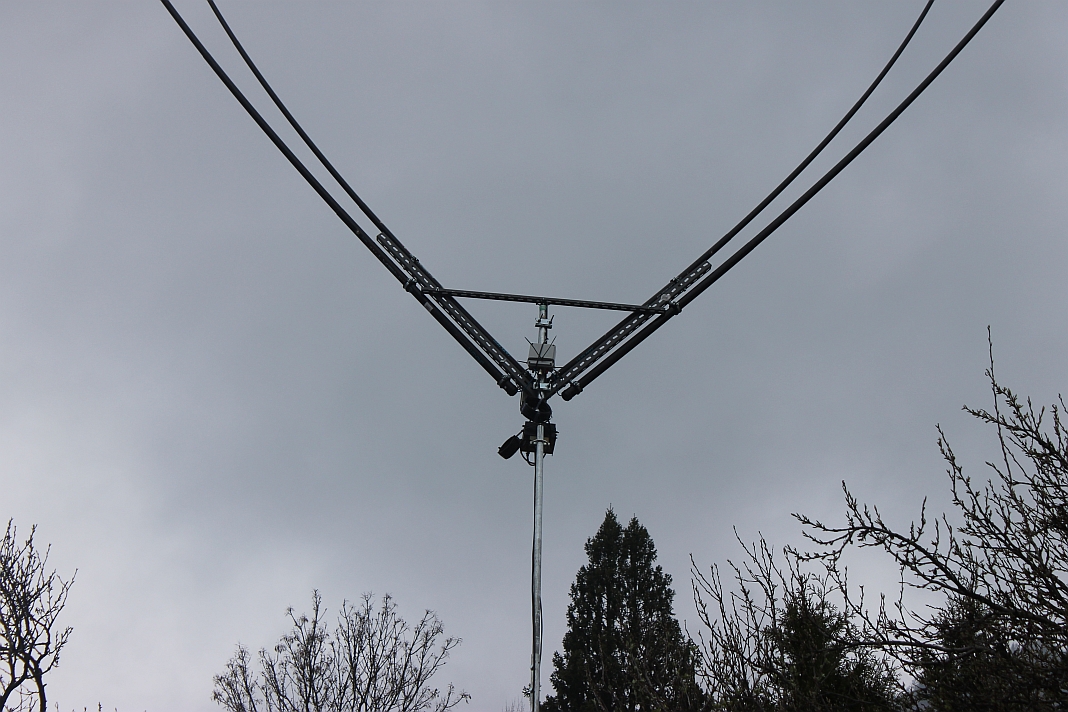

Delta 20m
Aiutato da questo bel 25 Aprile ho finalmente montato la delta per i 20m.
Morgain 40-20
Sono finalmente riuscito a finire tutte le parti meccaniche per costruire una morgain 40-20. Il suo utilizzo vorrei che fosse solo per i 40m e purtroppo non ho spazio per la versione 40-80. I bracci sono di circa 5 metri (per un ingombro totale di circa 10). La spaziatura fra i fili è di 4.5m. Per separare i 3 fili, gli elementi esterni e quello centrale ho usato del PVC opaco comprato all'OBI. Sull'elemento centrale rinforzato da una piastra di alluminio è montato un balun 1:1 della Kelemen (il supporto è proposto dalla Wimo nella stessa pagina dei balun). Non è stato semplicissimo tirare i 3 fili e sicuramente è possibile fare di meglio. La taratura è stata semplice ed essendo non distruttiva è possibile tornare indietro. Purtroppo il ROS sulla banda dei 40 m si è attestato intorno ai 3!!! Mentre quello dei 20m ad un ben augurante 1.1. Di seguito l'andamento del SWR e del Rs e Xs Con radioutilitario si vede che la potenza irradiata con un ROS a
