Nuovo cavo per Titan

-
Oggi ho montato il nuovo per la Titan. Un Ecoflex 15 comprato dalla Wimo.
Purtroppo non ha risolto i noti problemi.

Ecco le prove con il MiniVna:

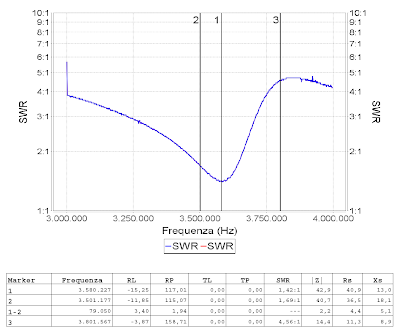

Per la banda degli 80m il preoccupante SWR è:

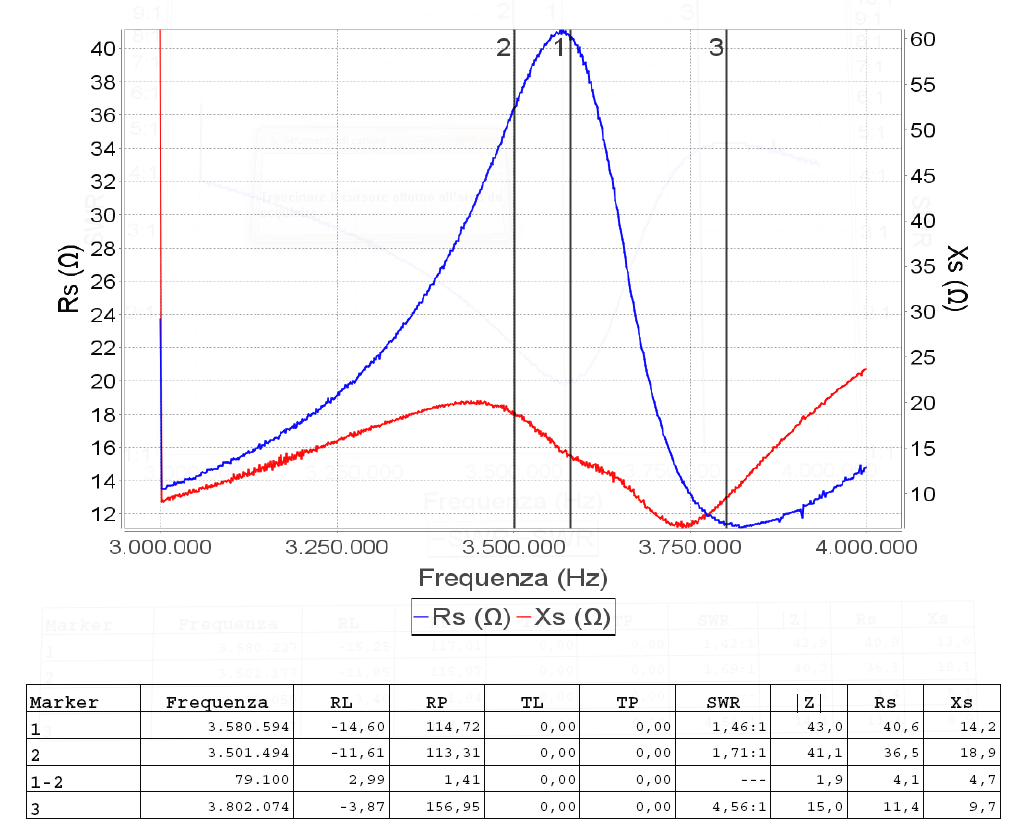

e l'andamento Rs e Xs:

Dal RTX:
3500
>10
3525
>10
3550
>10
3575
>10
3600
8
3625
4
3650
3
3675
4
3700
8
3725
>10
3750
>10
3775
>10
3800
>10

Per la banda dei 40m il preoccupante SWR è:
e l'andamento Rs e Xs:
Dal RTX:
7000
8
7025
7
7050
5
7075
4
7100
2
7125
1
7150
1
7175
1
7200
1

Per la banda dei 12m il preoccupante SWR è:
e l'andamento RS e Xs:
Dal RTX:
24900
2
24925
1
24950
1
24975
1
24990
1
